Guide des pompes à vide pour freins : Comment choisir une pompe à vide électrique pour votre servofrein

Vous avez installé un arbre à cames plus gros, boulonné un compresseur ou installé un moteur LS dans un châssis plus ancien, et maintenant la pédale de frein est dure comme un bloc. Le moteur fonctionne correctement. Le problème est que votre servofrein a perdu le vide dont il dépend. Une pompe à vide pour servofrein résout ce problème en fournissant du vide indépendamment du moteur.

Ce guide explique comment une pompe à vide et un servofrein fonctionnent ensemble, de combien de vide vos freins ont réellement besoin et comment confirmer le diagnostic avant de dépenser de l'argent. Il explique également comment choisir une pompe et l'installer pour qu'elle dure.

À quoi sert une pompe à vide pour servofrein

Comment fonctionne un servofrein à vide

Un servofrein à vide est le boîtier rond situé entre le pare-feu et le maître-cylindre. À l'intérieur, un diaphragme divise le servofrein en deux chambres. Lorsque votre pied n'est pas sur la pédale, les deux chambres sont sous vide. Lorsque vous appuyez sur la pédale, une soupape laisse entrer l'air atmosphérique dans la chambre arrière. La différence de pression pousse ensuite le diaphragme vers l'avant et multiplie la force de votre jambe dans le maître-cylindre.

En conséquence, le servofrein n'est aussi puissant que le vide qui le soutient. Un vide faible signifie une différence de pression moindre, une assistance réduite et une pédale plus dure.

Pompe à vide vs servofrein : quelle est la différence ?

La réponse est simple. Le servofrein utilise le vide. La pompe le crée. Sur un moteur à essence d'origine, le collecteur d'admission est la source de vide. Une pompe à vide remplace ou complète le collecteur lorsque le moteur ne peut pas fournir suffisamment de vide par lui-même. De nombreux moteurs diesel et moteurs de petite cylindrée sortent d'usine avec une pompe auxiliaire pour la même raison, selon OnAllCylinders.

De combien de vide un servofrein a-t-il besoin ?

Le bulletin technique de Cardone indique une valeur d'environ 18 à 21 pouces de mercure (inHg) pour un fonctionnement normal du servofrein, mesurée avec un manomètre dans la ligne d'alimentation du servofrein (Cardone PT54-0006). Les pompes du marché sont conçues autour de cette plage :

• Granatelli Motor Sports 410101B : conçue pour produire et maintenir environ 17–23 inHg, avec un cycle d'activation et de désactivation automatique (spécifications du produit).
• Master Power Brakes AC9001K : s'active à 18 inHg et se désactive à 23 inHg, selon le VP de l'entreprise dans une interview Street Muscle.
• Série Summit Racing SUM-760140 : indiquée à 23 inHg maximum avec contrôle interne du vide (Summit Racing).

Lecture du manomètre au niveau du tuyau du servofrein	Ce que cela signifie généralement
18–21+ inHg, stable	Alimentation saine. Si la pédale est toujours dure, vérifiez le servofrein ou le clapet anti-retour.
15–17 inHg	Limité. L'assistance faiblit au ralenti et dans les embouteillages.
Moins de 15 inHg	Insuffisant pour une assistance fiable. Un vide supplémentaire est probablement nécessaire.
Aiguille erratique ou pulsée	Croisement important de l'arbre à cames, une fuite de vide ou un défaut du moteur. Diagnostiquez avant d'acheter.

Signes indiquant que vous avez besoin d'une pompe à vide (ou que la vôtre est en train de faillir)

Les moteurs à gros cames manquent souvent de vide

• Arbres à cames à longue durée et à fort croisement. La période de croisement de la came dissipe le vide du collecteur, en particulier au ralenti. Nous détaillons cela davantage dans Gros cames, pédale de frein dure ? Pourquoi les moteurs haute performance peuvent avoir besoin d'une pompe à vide électrique.
• Moteurs turbocompressés et suralimentés. Sous pression, le collecteur maintient la pression au lieu du vide.
• Moteurs LS et autres moteurs installés en remplacement. Les moteurs modernes n'ont souvent aucun port de vide pratique, et certains ne produisent pas beaucoup de vide au départ.
• Conversions en véhicule électrique. Sans moteur, il n'y a aucun vide.
• Moteurs diesel et certains moteurs de petite cylindrée. Ceux-ci nécessitent souvent une pompe auxiliaire d'usine.

Symptômes à surveiller

• Une pédale dure, surtout notable au ralenti ou après plusieurs arrêts consécutifs.
• Des distances d'arrêt plus longues, ou une pédale qui durcit à mi-chemin d'un arrêt.
• Une assistance qui s'améliore lorsque vous accélérez le moteur. Un régime plus élevé sur un moteur à cames augmente le vide, ce qui indique un problème d'alimentation.
• Sur une pompe existante : fonctionnement continu, cycles rapides, cliquetis, ou aucun vide du tout.

OnAllCylinders ajoute qu'une pompe à vide défaillante peut également se manifester par un voyant moteur allumé ou un ralenti irrégulier, et que ces symptômes sont souvent mal diagnostiqués comme d'autres pannes.

Testez avant d'acheter : un diagnostic de 15 minutes

Une nouvelle pompe ne réparera pas un servofrein qui fuit ou un clapet anti-retour HS. Des fuites, un mauvais clapet anti-retour ou un mauvais cheminement des tuyaux peuvent empêcher toute pompe d'atteindre sa plage cible. Effectuez d'abord ces vérifications. Elles suivent les tests de fonctionnement, d'alimentation en vide et de clapet anti-retour établis pour les techniciens par Brake & Front End.

1. Test de fonctionnement du servofrein. Moteur éteint, pompez la pédale cinq fois pour évacuer le vide stocké, puis maintenez-la avec une pression modérée. Démarrez le moteur tout en maintenant la pédale. La pédale devrait descendre légèrement lorsque l'assistance s'active. Si elle ne bouge pas, le problème vient soit de l'alimentation en vide, soit du servofrein.
2. Test de l'alimentation en vide. Retirez le tuyau du servofrein, branchez un manomètre de vide et lisez-le au ralenti. Comparez votre lecture avec le tableau ci-dessus.
3. Test du clapet anti-retour. Le clapet anti-retour unidirectionnel doit laisser passer l'air du servofrein vers la source, mais jamais dans l'autre sens. Si l'air circule dans les deux sens ou dans aucun des deux, le clapet est défectueux, et le remplacer coûte bien moins cher que de déclarer un bon servofrein hors d'usage.
4. Inspection du tuyau. Recherchez un tuyau fissuré, mou ou affaissé. Un tuyau qui s'affaisse peut priver le servofrein de vide même lorsque la source est puissante.
5. Test de maintien. Produisez du vide, éteignez le moteur et attendez quelques minutes. Une pédale qui est déjà dure dès la première pression signifie que le servofrein fuit en interne.

Si le manomètre indique une faible alimentation et que le servofrein, le clapet et les tuyaux passent le test, vous avez confirmé qu'une pompe à vide est la bonne solution.

Types de pompes à vide pour servofrein

Pompes électriques à palettes rotatives

Les pompes à palettes rotatives sont la norme actuelle pour les projets de rue. Elles sont compactes, fonctionnent en douceur et sont nettement plus silencieuses que les anciens modèles à piston. Master Power Brakes a mesuré environ 56 dB pour son unité à palettes rotatives contre environ 85 dB pour une pompe à piston typique, en utilisant une application mobile, alors traitez ces mesures comme indicatives plutôt que comme des données de laboratoire.

Pompes électriques à piston et à diaphragme

Les pompes à piston et à diaphragme sont des modèles plus anciens, généralement moins chers, et elles restent largement vendues. Le compromis est le bruit et les vibrations, le lieu de montage compte donc davantage avec celles-ci.

Pompes entraînées par le moteur et de remplacement OE

De nombreux moteurs à essence de modèles récents et de nombreux moteurs diesel utilisent une pompe mécanique ou électrique d'origine. Pour ces véhicules, achetez le remplacement aux spécifications OE pour votre application exacte plutôt qu'un kit universel.

Alternatives à une pompe à vide

• Réservoir de vide (bocal). Un bocal stocke du vide supplémentaire mais ne peut pas le créer. Il aide pour les moteurs à la limite et échoue avec ceux qui ont un vide très faible.
• Hydroboost. Celui-ci utilise la pression hydraulique de la direction assistée au lieu du vide. Il fonctionne bien pour les projets à gros cames et diesel, mais il nécessite un raccordement au système de direction.
• Freins manuels. Ceux-ci n'ont besoin d'aucune assistance, mais ils nécessitent un maître-cylindre de plus petit diamètre et plus d'effort sur la pédale.

Comment choisir une pompe à vide pour servofrein

Spécification	Ce qu'il faut rechercher
Plage de fonctionnement	Couvre au moins 18–21 inHg, idéalement atteignant le bas à mi-vingt.
Méthode de contrôle	Contrôle automatique marche/arrêt. Le kit Granatelli utilise un capteur MAVP (vide/pression absolue du collecteur) au lieu d'une configuration traditionnelle interrupteur et relais.
Conception de la pompe	À palettes rotatives pour une utilisation silencieuse en ville ; à piston ou à diaphragme pour un budget plus serré.
Contenu du kit	Support, tuyau, faisceau avec fusible, raccords et schéma de câblage.
Tuyau	Tuyau de vide renforcé de 3/8" qui ne s'affaisse pas sous le vide.
Montage	Un support isolé des vibrations, et un boîtier qui convient à votre compartiment moteur ou à un emplacement caché.
Support	Conditions de garantie, options de couverture étendue, support technique basé aux États-Unis et politique de retour.

Prix des pompes à vide pour freins

Les prix varient considérablement. Au mois d'octobre 2026 :

• Pompes universelles génériques : environ 35–150 $, avec une qualité variable et souvent sans matériel de kit.
• Kits électriques de milieu de gamme : environ 185–310 $.
• Kits haut de gamme pré-câblés : environ 390–440 $.
• Pompes de remplacement OE : environ 65–510 $ selon le véhicule.

Meilleures pratiques d'installation

1. Montez-la au frais et au sec. Gardez la pompe à l'écart de la chaleur directe et des projections de route, et gardez le relais et le fusible au sec. Une pompe silencieuse peut vivre dans le coffre ou sous le tableau de bord.
2. Isolez les vibrations. Utilisez les isolateurs en caoutchouc fournis pour que la pompe ne fasse pas vibrer le châssis.
3. Installez correctement le clapet anti-retour. Un clapet anti-retour doit être placé à l'entrée du servofrein. Un raccord en T sur une ligne de collecteur existante nécessite un deuxième clapet anti-retour pour que le moteur et la pompe ne se battent pas l'un contre l'autre.
4. Utilisez un tuyau de vide de qualité. Installez un tuyau renforcé, gardez le cheminement court, évitez les coudes prononcés et serrez chaque raccord.
5. Câblez-la pour la sécurité. Utilisez le faisceau avec fusible, une mise à la terre solide et une source d'allumage commutée pour que la pompe ne fonctionne que lorsque la clé est sur contact.
6. Vérifiez avec un manomètre. Après l'installation, confirmez que le système atteint sa plage cible. Confirmez ensuite que la pompe reste éteinte lorsque vous ne freinez pas.

Pour un guide complet sur les hot rods, voir Comment installer une pompe à vide électrique sur votre hot rod.

Dépannage après l'installation

• La pompe fonctionne en continu ou fonctionne par cycles sans utilisation des freins. Cela indique presque toujours une fuite de vide. Voir Pourquoi ma pompe à vide électrique pour freins fonctionne-t-elle en continu ?
• La pompe n'atteint jamais sa plage cible. Retestez le diaphragme du servofrein, le clapet anti-retour et les raccords de tuyau avant de suspecter la pompe.
• La pédale est toujours dure avec un bon vide. Le servofrein lui-même peut être défaillant, ou le réglage de la tige de poussée peut être incorrect.
• Bruit ou vibration. Vérifiez les isolateurs et les boulons du support, et assurez-vous que le tuyau ne touche pas la carrosserie.

Foire aux questions

Ai-je besoin d'une pompe à vide si j'ai un gros cames ?

Vous en avez besoin si le manomètre indique moins d'environ 18 inHg au ralenti, que le servofrein et le clapet anti-retour passent le test, et que la pédale est dure. De nombreux moteurs équipés de cames de rue tournent à un ralenti bien en dessous de ce chiffre.

Un bocal de vide peut-il remplacer une pompe ?

Seulement pour les moteurs à la limite. Un bocal stocke le vide mais ne le produit jamais, il s'épuise donc lors d'arrêts répétés.

Combien de temps dure une pompe à vide pour freins ?

Aucune donnée de durée de vie indépendante n'est publiée. Votre meilleure protection est un système propre et sans fuite, car une pompe qui n'a jamais à compenser une fuite fonctionne beaucoup moins par cycles.

Puis-je alimenter d'autres accessoires à vide sur la pompe ?

Certains propriétaires le font, par exemple des phares à vide ou des volets de climatisation. Cependant, chaque charge ajoutée retire du vide aux freins, alors donnez la priorité au servofrein.

Une pompe à vide fonctionne-t-elle sur une conversion en véhicule électrique ?

Oui. Comme aucun vide moteur n'est disponible, une pompe électrique est le moyen standard de maintenir un servofrein fonctionnant.

Devrais-je choisir une pompe à vide ou un hydroboost ?

Une pompe à vide est le montage boulonné plus simple pour la plupart des projets de rue. L'hydroboost a du sens lorsque vous avez déjà besoin de plus d'assistance que le vide ne peut fournir, ou lorsque votre système de direction assistée est configuré pour l'alimenter.

En résumé

Une pompe à vide pour servofrein est une solution simple à un véritable problème de sécurité, mais seulement une fois que vous avez confirmé que le faible vide en est la cause. Mesurez d'abord, puis éliminez les fuites et le clapet anti-retour. Après cela, choisissez une pompe qui maintient au moins 18–21 inHg avec un contrôle automatique et un kit complet avec fusible.

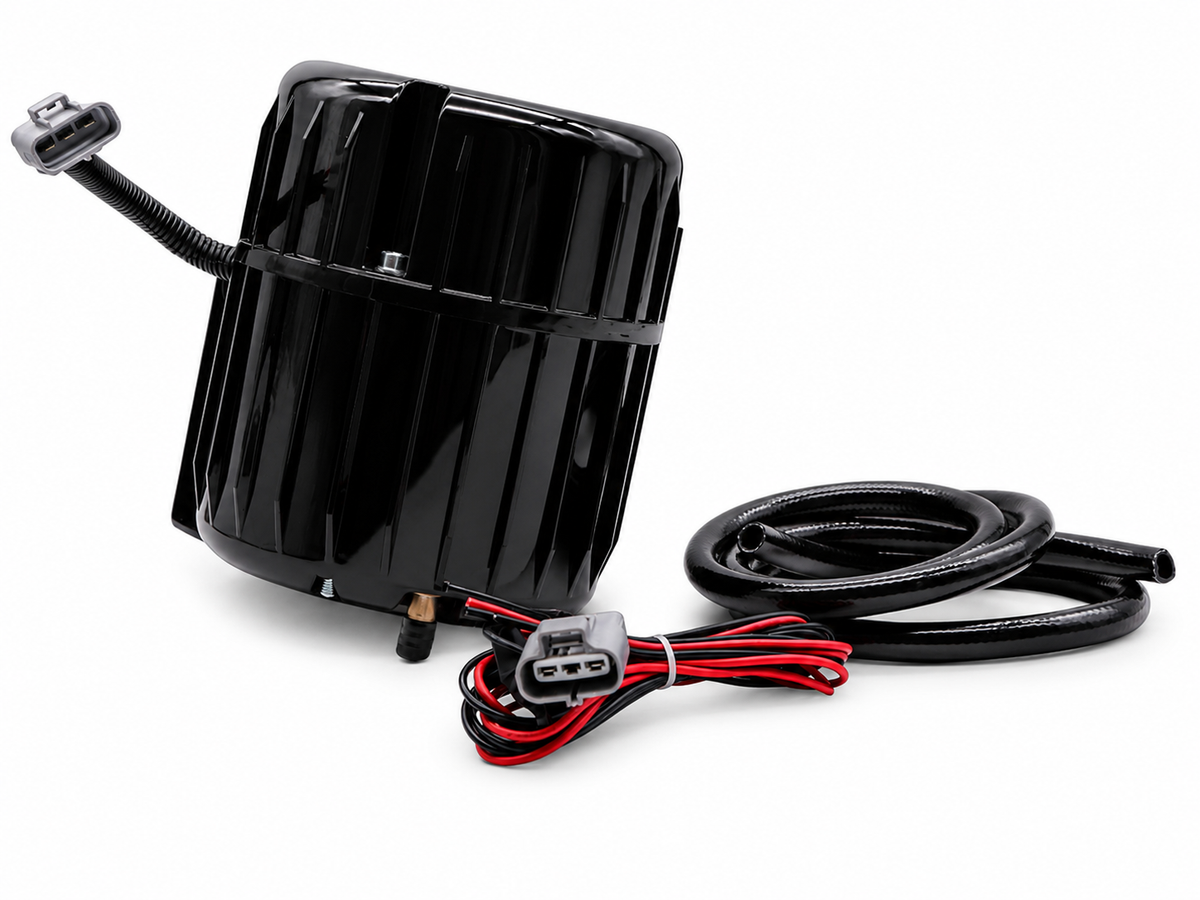

Pour les projets à cames, suralimentés et avec changement de moteur, le Kit de pompe à vide électrique 12 volts pour servofrein Granatelli Motor Sports (410101B) maintient 17–23 inHg avec un contrôle par capteur MAVP et un tuyau renforcé de 3/8", et il est fabriqué aux États-Unis. Parcourez la gamme complète de pompes à vide électriques 12V pour servofrein.
